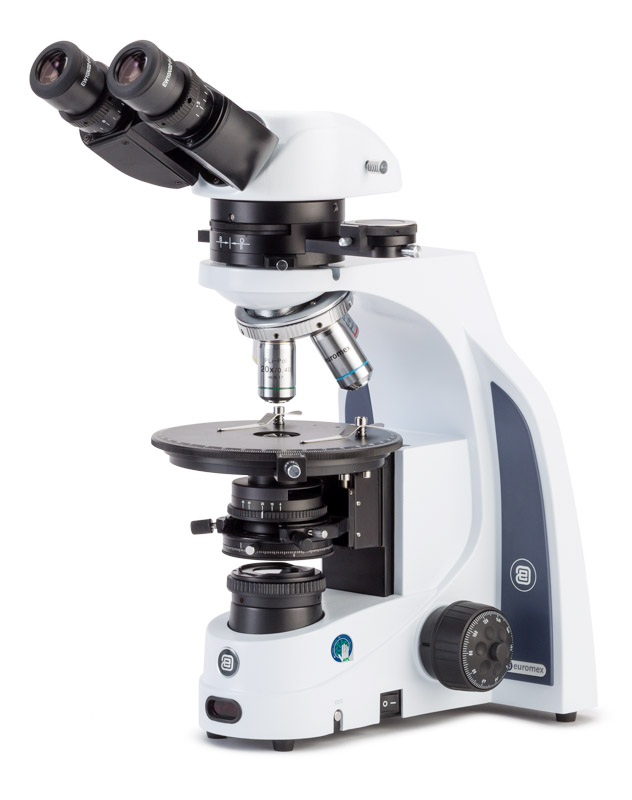

iScope pour les sciences des matériaux (polarisation)
Informations sur le produit
Handleiding
Spécifications techniques
accessoires
Informations
Les microscopes iScope pour les applications avec de la lumière polarisée sont dotés de dispositifs spécifiques comme une platine rotative et des objectifs libres de tension internes qui transforment un iScope standard en un microscope spécifique pour de la polarisation
Les icônes sont utilisées pour indiquer les différentes fonctions d'un microscope. Cliquez et trouvez plus de détails sur la signification de chaque icône
Points essentiels
- Oculaires EWF10x/20 et 10x/22 mm
- Modèles binoculaires et trinoculaires
- Tourelle à objectifs quadruple inversée
- Objectifs corrigés à l’infini IOS pour l’observation en polarisation
- Platine Ø 160 mm, rotative
- Eclairage diascopique NeoLED™ de 3W Köhler
- Epi-éclairage de 50W
- Capteur iCare pour l’économie d’énergie
- CSS – Système de rangement de câble
| MODÈLES | Binoculaire | Trinoculaire | EWF 10x/20 mm | EWF 10x/22 mm | EWF 10x/20 mm avec réticule en croix | EWF 10x/22 mm avec réticule en croix | EWF 10x/20 mm avec réticule micrométrique et croix | EWF 10x/22 mm avec réticule micrométrique et croix | Objectifs Plan PLPOLi 5x/10x/20x/S40x IOS (1) | PLPOLRi 5x/10x/20x/50x IOS objectives (1) | Platine Ø160 mm, 360° rotative | Condenseur avec filtre polariseur rotative sur 360° | Eclairage par transmission Köhler LED | Eclairage halogène de 50W 12V par incidence | |
| IS.1052‑PLPOLi | • | • | • | • | • | • | • | • |  |
||||||
| IS.1053‑PLPOLi | • | • | • | • | • | • | • | • |  |
||||||
| IS.1052‑PLPOLRi | • | • | • | • | • | • | • | • | • |  |
|||||
| IS.1053‑PLPOLRi | • | • | • | • | • | • | • | • | • |  |
(1) Libre de tension
$$$$$
OCULAIRES
Les modèles pour la polarisation sont dotés d’oculaires EWF 10x/20 mm ou 22 mm (tubes ayant un diamètre de 30 mm), d’un oculaire en croix et d’un oculaire en croix avec un réticule micrométrique.
TÊTES
Têtes binoculaire et trinoculaire de type Siedentopf avec tubes inclinés à 30º. Distance interpupillaire réglable de 48 à 76 mm. Réglage(s) de la dioptrie ± 5. Un système de rotation unique permet le positionnement ergonomique des deux tubes en position haute (431mm) et en position basse (397mm). La tête trinoculaire est dotée d’un tube de 23.2 mm de diamètre et peut recevoir un adaptateur tube à monture C doté d’une lentille interne de 0.33x ou de 0.5x
TOURELLE
Tourelle à objectifs inversée pour un maximum de 4 objectifs montée sur des roulements à billes
OBJECTIFS
|
Plan PLPOLi IOS1 |
5x/0.12 |
10x/0.25 |
20x/0.40 |
S40x/0.65 |
60x/0.85 3 |
S100x/1.25 3 |
|
Plan PLPOLRi IOS2 |
5x/0.12 |
10x/0.25 |
20x/0.40 |
50x/0.75 |
S100x/0.80 3 |
1)Objectifs plan corrigés à l’infini libres de tension PLPOLi pour les applications en polarisation.Objectif 5x sans correction pour couvre-lame et objectifs 10/20/S40/S60/S100x à huile avec correction de 0.17 mm pour couvre-lame. Pour modèles polarisants transmis
2) Objectifs Plan corrigés à l’infini et libres de tension PLPOLi pour la polarisation
3) Objectifs en option
Toutes les optiques sont traitées antifongique et antireflet pour un meilleur passage de la lumière
PLATINE
Platine rotative sur 360º, Ø160 mm
Une surplatine X-Y 30 x 40 mm est disponible en option (IS.9522)
CONDENSEUR
Condenseur d’Abbe réglable en hauteur O.N 1.25 avec diaphragme à iris avec polariseur rotatif sur 360º et escamotable
MISE AU POINT
Macro-micrométrique coaxiale, 200 graduations. 1 µm par graduation, 200 µm par rotation, Déplacement total d’environ 24 mm. Butée de protection pour éviter d'endommager l'échantillon et les objectifs. Le réglage macrométrique est équipé d’un contrôle de friction
ECLAIRAGE DIASCOPIQUE
Eclairage de Köhler par NeoLED de 3 W, intensité réglable, avec alimentation interne 100-240 V
La grande ouverture du NeoLED permet aux systèmes optiques du microscope iScope de produire des images de plus hautes résolutions, très proche de la limite de la diffraction théorique de l'optique. D’autres avantages du NeoLED sont la faible consommation d'énergie, l’ampoule qui ne chauffe pas la préparation et une durée de vie plus longue
Le réglage Köhler fournit un éclairage homogène et un contraste élevé.
Les modèles polarisants avec uniquement un éclairage transmis sont livrés avec : un filtre de polarisation rotatif sur 360º, une lentille de Bertrand (intégrée), une lame de compensation λ rouge premier ordre et une lame de retardement 1/4λ, une lame de quartz, un filtre vert et un filtre bleu de 45 mm pour le porte lampe
ECLAIRAGE RÉFLÉCHIE
(Modèles PLPOLRi seulement)
Les modèles de polarisation sont équipé d’un épi-éclairage Halogène de 50 W 12 V et d’une alimentation externe 100-240 V
Livré avec filtre polarisant rotatif sur 360º, analyseur, lentille de Bertand, lambda 1 λ, lame de retardement 1/4 λ, quartz, lames avec filtres vert/bleu et blanc/polariseur
CAPTEUR ICARE
Le capteur unique iCare a été développé pour éviter toute perte inutile d'énergie
L'éclairage du microscope s’éteint automatiquement quelques minutes après que l’utilisateur ne se trouve plus devant l’appareil
CSS – SYSTEME DE RANGEMENT DU CABLE
Les microscopes iScope sont équipés d’un système de rangement de câble sur la partie postérieure de l’appareil, ce qui permet un rangement facile. La poignée de transport intégrée à l'arrière du microscope assure le transport en toute sécurité de l’appareil
CONFIGURATIONS
Les microscopes iScope sont disponibles sous différentes configurations et sont évolutifs grâce à la grande variété de type de contrastes.
EMBALLAGE
Livré avec un câble d’alimentation, une housse de protection, un fusible de rechange et un manuel d’utilisation. Le tout emballé dans plusieurs coffrets de polystyrène
%%%%%
 |
IS.5700 Ergonomische kantelbare kop 5 tot 35°. Voor iScope oneindig gecorrigeerde optische systemen |
 |
IS.6210 EWF 10x/22 mm oculair, Ø 30 mm tubus |
 |
IS.6210-C EWF 10x/22 mm oculair met 10/100 micrometer en kruisdraad, Ø 30 mm tubus |
 |
IS.6210-P EWF 10x/22 mm oculair met 10/100 micrometer en kruisdraad, Ø 30 mm tubus |
 |
IS.6210-CM EWF 10x/22 mm oculair met 10/100 micrometer en kruisdraad, Ø 30 mm tubus |
 |
IS.6310 EWF 10x/20 mm oculair, Ø 30 mm tubus |
 |
IS.6212 WF 12,5x/15 mm oculair, Ø 30 mm tubus |
 |
IS.6215 WF 15x/16 mm oculair, Ø 30 mm tubus |
 |
IS.6220 WF 20x/12 mm oculair, Ø 30 mm tubus |
 |
IS.6299 Paar oogschelpen, Ø 30 mm tubus |
 |
IS.7202 Plan PLi 2x/0.05 IOS oneindig gecorrigeerd objectief, geen dekglascorrectie. Werkafstand 18,3mm |
 |
IS.7905-T Plan spanningsvrije PLPOLi 5x/0,12 IOS objectief voor iScope doorvallende polarisatie, geen dekglascorrectie. Werkafstand 15,5 mm |
 |
IS.7910-T Plan spanningsvrije PLPOLi 10x/0,25 IOS objectief voor iScope doorvallende polarisatie, geen dekglascorrectie. Werkafstand 10 mm |
 |
IS.7920-T Plan spanningsvrije PLPOLi 20x/0,40 IOS objectief voor iScope doorvallende polarisatie, 0,17 mm dekglascorrectie. Werkafstand 5,1 mm |
 |
IS.7940-T Plan spanningsvrije PLPOLi 40x/0,65 IOS objectief voor iScope doorvallende polarisatie, 0,17 mm dekglascorrectie. Werkafstand 0,54 mm |
 |
IS.7960-T Plan spanningsvrije PLPOLi 60x/0,85 IOS objectief voor iScope doorvallende polarisatie, 0,17 mm dekglascorrectie, werkafstand 0,14 mm |
 |
IS.7900-T Plan spanningsvrije PLPOLi 100x/1,25 olie-immersie IOS objectief voor iScope doorvallende polarisatie, 0,17 mm dekglascorrectie. Werkafstand 0,13 mm |
 |
IS.7905-R Plan spanningsvrije PLPOLi 5x/0,12 IOS objectief voor iScope opvallende polarisatie, geen dekglascorrectie. Werksfstand 15,5 mm |
 |
IS.7910-R Plan spanningsvrije PLPOLi 10x/0,25 IOS objectief voor iScope opvallende polarisatie, geen dekglascorrectie. Werkafstand 10 mm |
 |
IS.7920-R Plan spanningsvrije PLPOLi 20x/0,40 IOS objectief voor iScope opvallende polarisatie, geen dekglascorrectie. Werkafstand 5,8 mm |
|
IS.7950-R Plan spanningsvrije PLPOLi 50x/0,75 IOS objectief voor iScope opvallende polarisatie, geen dekglascorrectie. Werkafstand 0,92 mm |
|
IS.7900-R Plan spanningsvrije PLPOLi 100x/0,80 IOS objectief voor iScope opvallende polarisatie, geen dekglascorrectie. Werkafstand 2 mm |
 |
IS.9602-R Analysator voor opvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9604-R Quartz wedge in slede voor opvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9608-R 360° draaibare polarisator in slede voor opvallend verlichting van iScope modellen voor polarisatie |
 |
IS.9610-R 1/λ first red plaat 530 nm in slede voor opvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9612-R λ/4 vertragingsfilter in slede voor oprvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9604 Quartz wedge in slede voor doorvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9608 360° draaibare polarisator in slede voor doorvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9610 1/λ first red plaat 530 nm in slede voor doorvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9612 λ/4 vertragingsfilter in slede voor doorvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9626 Polarisatiefilter voor bevestiging onder de kop van de iScope |
 |
IS.9700 Blauwfilter, mat, 45 mm voor lamphuis van iScope |
 |
IS.9702 Groenfilter, mat, 45 mm voor lamphuis van iScope |
 |
IS.9704 Geelfilter, mat, 45 mm voor lamphuis van iScope |
 |
IS.9706 Witfilter, mat, 45 mm voor lamphuis van iScope |
 |
IS.9800 Enkelvoudige fototubus met 1 23,2 mm tubus voor IS.5700 ergonomisch kantelbare kop van iScope® oneindig systemen |
 |
IS.9880 Köhler-module |
 |
SL.5500 Reserve NeoLED™ -lamp voor iScope |
 |
AE.3484 Glaszekering 2A 250 V, 10 stuks |
|
SL.3679 Reserve halogeenlamp 12 V 50 W |
 |
AE.5130 Universele SLR-adapter met ingebouwde 2x lens voor standaard Ø 23,2 mm tubus. Heeft T2-adapter nodig |
 |
AE.5025 T2-ring voor Nikon digitale SLR-camera |
 |
AE.5040 T2-ring voor Canon EOS digitale SLR-camera |
 |
PB.5155 Objectglaasjes 76 x 26 mm, wit glas, kanten geslepen. Per 50 stuks verpakt |
 |
PB.5165 Dekglaasjes 18 x 18 mm, dikte 0,13-0,17 mm. Per 100 stuks verpakt |
 |
PB.5168 Dekglaasjes 22 x 22 mm, dikte 0,13-0,17 mm. Per 100 stuks verpakt |
 |
PB.5255 Immersie-olie, brekingsindex n = 1,482. Flesje van 25 ml |
 |
PB.5274 Isopropyl alcohol 99%. Fles van 200 ml |
 |
PB.5245 Lenspapier. Per 100 vel verpakt |
 |
PB.5275 Schoonmaakset: schoonmaakmiddel, naadloos lenspapier, borstel, luchtblazer, wattenschijfjes |
 |
IS.7904-T Replaced by IS.7905-T |
 |
IS.9522 Optioneel 30 x 40 mm X-Y mechanische tafel voor iScope polarisatiemicroscopen |
|
IS.9602 Polarisator voor polarisatieopzet zonder opvallende verlichting |
|
IS.9742 110 en 240V ac voeding voor polarisatieopzet iScope |
 |
AE.3684 Glaszekering 500 mA 250 V, 10 stuks |
 |
IS.9993 NeoLED-reservemodule voor iScope |
