Delphi-X Observer Metallurgisch

* Infinity-korrigiert
o = optional

$$$$$

OKULARE
• Super Weitfeld SWF 10x/25 mm, Ø 30 mm Tuben
• Erweitetes Weitfeld EWF 10x/22 mm, Ø 30 mm Tuben (optional)

STANDARDKOPF
Siedentopf Trinokularkopf mit 30° geneigten Tuben. Einstellbarer Augenabstand (47- 78 mm). Der Trinokular-Standardkopf verfügt über einen optischen Hebel um den Lichtweg zu regeln (100:0 / 80:20 / 0:100). Dioptrieneinstellung an beiden Okularen

ERGONOMISCHER NEIGEKOPF
Optionaler, ergonomischer, 0 bis 35 ° neigbarer Trinokularkopf mit SWF-Okularen (10x / 25 mm), Pupillenabstand zwischen 47-78 mm und Fototubus mit Standard-Ø 23,2 mm. Der Trinokular-Neigekopf verfügt über einen optischen Hebel um den Lichtweg zu regeln (100:0 / 80:20 / 0:100). Dioptrien ± 5 Einstellungen für beide Okulare

REVOLVER
Nach hinten geneigt Objektivrevolver auf Kugellager für Sechs Objektive mit 25-mm-Objektivgewinde

ERWEITERTES INFINITY SYSTEM (EIS)
Das erweiterte Infinity System (EIS) des Delphi-X Observer™ besteht aus Superweitfeld-Okularen SFWF 10x25 mm, parafokalen Objektiven mit hoher numerischer Apertur 45 mm und einer 200 mm Brennweite. Die 200 mm Brennweitenröhrlinse reduziert den Winkel der durch die Optik strömenden Lichtstrahlen und verbessert deutlich damit direkt die Korrekturen und den Kontrast der chromatischen Aberration. Die Objektive mit größerem Durchmesser ermöglichen wesentlich größere numerische Aperturen, die das Gesamtauflösungsvermögen des optischen Systems verbessern.

Aus all diesen Gründen bietet das Delphi-X Observer™ eine hervorragende optische Leistung für die anspruchsvollsten Anwendungen

OBJEKTIVE
Die folgenden Infinity-korrigierten EIS-Objektive werden mit oder für den Delphi-X Observer ™ geliefert

* Optional
Alle Objektive sind parafokal 45 mm und haben eine Besfestigungsgewinde von M25 mm. Alle Objektive sind Anti-Pilz behandelt und AR beschichtet, um maximalen Lichtdurchfluss zu gewähren. Die Objektive von S40x, S60x und S100x sind gefedert

OBJEKTTISCH
• Large 215 x 170 mm-Tisch mit integriertem Rechtshänder Kreutztisch 105 x 105 mm
• Die Tischhöhe kann für große Proben gesenkt warden (Standardprobengröße 1 bis 28 mm, Probengröße 55 mm)
(DX.9887)

Revolverabsenkungaufsatz
Der Revolverabsenkungsaufsatz senkt die Höhe des Revolvers 40 mm ab, wodurch der Tisch auch in der unteren Position von 40 mm verwendet werden kann (DX.9887)

Augenhöher
Der Augenhöher kann die Augenhöhe um 2,54 mm erhöhen. (DX.9885)

FOKUSANPASSUNG
Koaxialer Grob- und Feintrieb, 100 Graduierungen, 1 µm Präzision, 100 μm pro Umdrehung. Der gesamte Verfahrbereich beträg ca. 35 mm. Geliefert mit einem verstellbaren Tisch-Stop wodurch Schaden am Präparat und Objektiv vermieden werden. Die groben Anpassungen sind mit Reibungskontrolle ausgestattet. Die Fokussierknöpfe können je nach Wunsch des Benutzers von links nach rechts gewechselt werden

LANGE (W.D.) KONDENSOR
Der Kondensor, in der Höhe verstellbare lange Arbeitsabstand N.A. 0,65 (10,2 mm) mit numerischen Markierungen für die Apertur, ermöglicht eine einfache Einstellung

BELEUCHTUNG
Das Materialen Wissenschaft Mikroskop Delphi-X Observer ist ausgestattet mit Epi  und Diascopic-Intensität einstellbar 100W Halogenbeleuchtung mit interner 100-240V Netzteil und Diascopic Intensität einstellbar 100 W Halogenbeleuchtung mit internem 100-240 Vac Netzteil. Die . Die diascopische Halogenbeleuchtung verfügt über zwei Neutralfilter (Push-In / Push-Out) zur gleichmäßigen Dämpfung der Lichtintensität für alle Arten von Proben

Das Mikroskop wird standardmäßig mit einem Analysator und einem Polarisator geliefert, die einfach in die freien Schlitze des Epi-Illuminators eingesetzt werden können, um polarisierte Bilder von hoher Qualität zu erhalten. Weiterhin ist eine rotierende Kassette für den schnellen Wechsel zwischen Dunkelfeld, Hellfeld und gedimmtem Hellfeld implementiert

NORMARSKI DIC (optional)
Mit dem Redesign des DIC-Moduls wurde die Visualisierung von Höhenunterschieden, die normalerweise nicht mit Hilfe von Hellfeldtechniken angezeigt werden können, erheblich verbessert. Diese Reliefbilder sind ideal für die Oberflächenprüfung von Wafern, LCD - Bildschirmen usw.

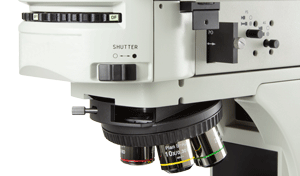

(Bild: Revolver mit Schlitz für Normarski DIC-Schieberegler)

ICARE SENSOR
Der einzigartige iCare Sensor wurde entwickelt, um unnötige Energieverluste zu vermeiden. Die Beleuchtung des Mikroskops schaltet sich automatisch ab, sobald sich der Benutzer von seiner Position entfernt

TRAGEGRIFF
Der integrierte Tragegriff an der Rückseite des Mikroskops gewährleistet einen sicheren Transport des Mikroskops und das integrierte Werkzeug und die Halterung sorgen dafür, dass immer das richtige Werkzeug zur Verfügung steht

VERPACKUNG
Wird mit Netzkabel, Staubschutzhülle, einer Ersatzsicherung, Bedienungsanleitung und Universalwerkzeug geliefert. Alles verpackt in einer Styroporbox

%%%%%

	DX.6010 Super wide field SWF 10x/25 mm eyepiece for Ø 30 mm tube
	DX.6010-CM Super wide field SWF 10x/25 mm eyepiece with 10/100 micrometer and crosshairs for Ø 30 mm tube
	DX.6012 Wide field WF 12.5x/17.5 mm eyepiece for Ø 30 mm tube
	DX.6015 Wide field WF 15x/16 mm eyepiece for Ø 30 mm tube
	DX.6020 Wide field WF 20x/12 mm eyepiece for Ø 30 mm tube
	DX.6210 Super wide field SWF 10x/22 mm eyepiece for Ø 30 mm tube
	DX.6210-CM Super wide field SWF 10x/22 mm eyepiece with micrometer and crosshairs for Ø 30 mm tube
	DX.6099-L Eyeshade for eyepieces
	DX.7201 Plan PLi 1x/0.04 infinity corrected objective, working distance 3.2 mm
	DX.7202 Plan PLi 2x/0.06 infinity corrected objective, working distance 7.5 mm
	DX.7204 Plan PLi 4x/0.10 infinity corrected objective, working distance 30 mm
	DX.7210 Plan PLi 10x/0.25 infinity corrected objective, working distance 10.2 mm
	DX.7220 Plan PLi 20x/0.40 infinity corrected objective, working distance 12 mm
	DX.7240 Plan PLi S40x/0.65 infinity corrected objective, working distance 0.7 mm
	DX.7250 Plan PLi S50x/0.95 infinity corrected oil-immersion objective, working distance 0.19 mm
	DX.7260 Plan PLi S60/0.80 infinity corrected objective, working distance 0.3 mm
	DX.7200 Plan PLi S100x/1.25 oil infinity corrected objective, working distance 0.2 mm
	DX.7200-I Plan PLi S100x/1.25 oil infinity corrected objective with built-in iris diaphragm, working distance 0.2 mm
	DX.7304 Plan semi-apochromatic Fluarex PLFi APO 4x/0.13 infinity corrected objective, working distance 16.5 mm
	DX.7310 Plan semi-apochromatic Fluarex PLi APO 10x/0.30 infinity corrected objective, working distance 8.1 mm
	Klik HIER van alle Asseccoires
