Nexiuszoom Evo 0,65-5,5 (WF10x/23mm)
Product informatie
Handleiding
Technische specificaties
Accessoires
Informatie
De NexiusZoom en NexiusZoom EVO stereomicroscopen van Euromex produceren hoogwaardige twee- en driedimensionale beelden van uw specimen en is geschikt voor vele veeleisende toepassingen. Deze hoogwaardige stereozoommicroscopen zijn zeer geschikt voor het analyseren van oppervlaktes van alle soorten materialen en voor het maken van biologische preparaten
De NexiusZoom stereomicroscopen zijn leverbaar in verschillende soorten statieven, met of zonder LED verlichtingen. Deze stereomicroscopen zijn ideaal voor vele toepassingen in het onderwijs en in laboratoria. Vergrotingen van 3,3 tot 220x kunnen worden bereikt door toevoegin van voorzetlenzen en of oculairen met andere vergrotingen
Bekijk de productvideo
De iconen duiden de specifieke kenmerken van de microscoop aan.
Klik en lees meer over de betekenis van elke icoon
Kenmerken
- Binoculaire en trinoculaire modellen
- HWF 10x/22 mm or HWF 10w/23mm oculairs
- 3 Watt verlichtingen
- Lange werkafstand
- Zoom 6,7x tot 45x of 6,5x tot 55x
- Ergnomische statieven
- Vergrotingen tot 220 maal
- ESD-veilige statieven leverbaar
- 10 jaar garantie
| MODELLEN | Binoculair | Trinoculair | Kolomstatief (-P) |

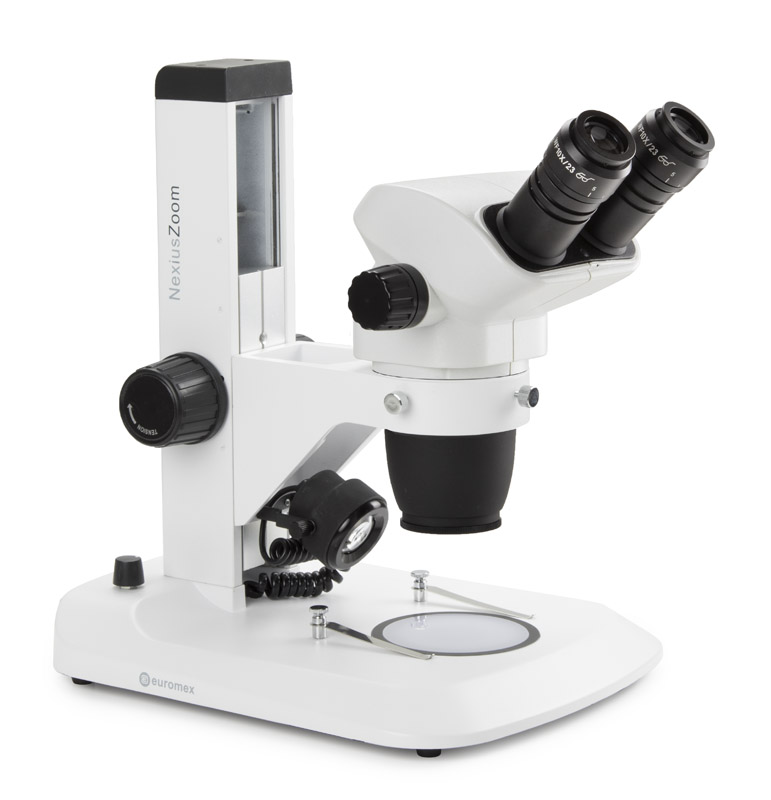

Tandheugelstatief (-S) |

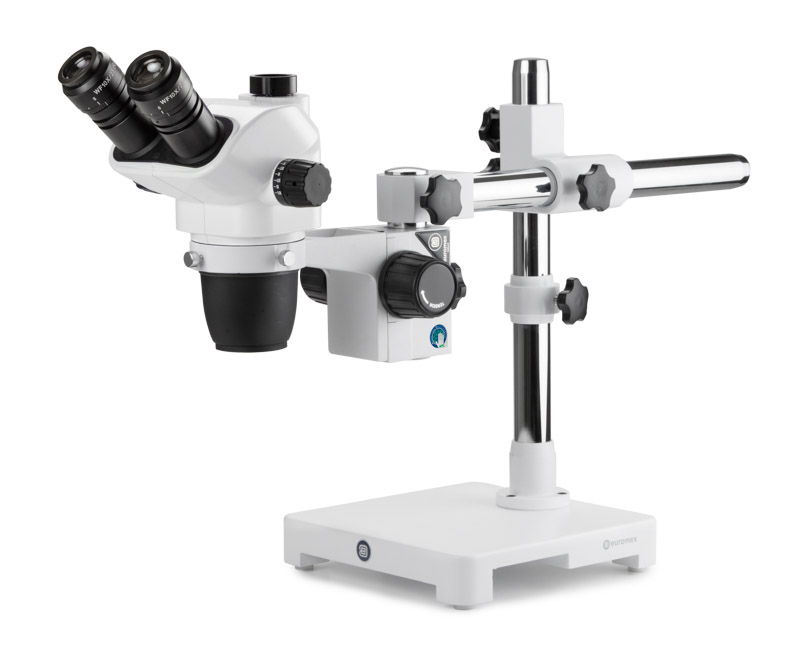

Eenarmig zwenkarmstatief (-U) |
Dubbelarmig zwenkarmstatief op zware grondplaat (-B) |

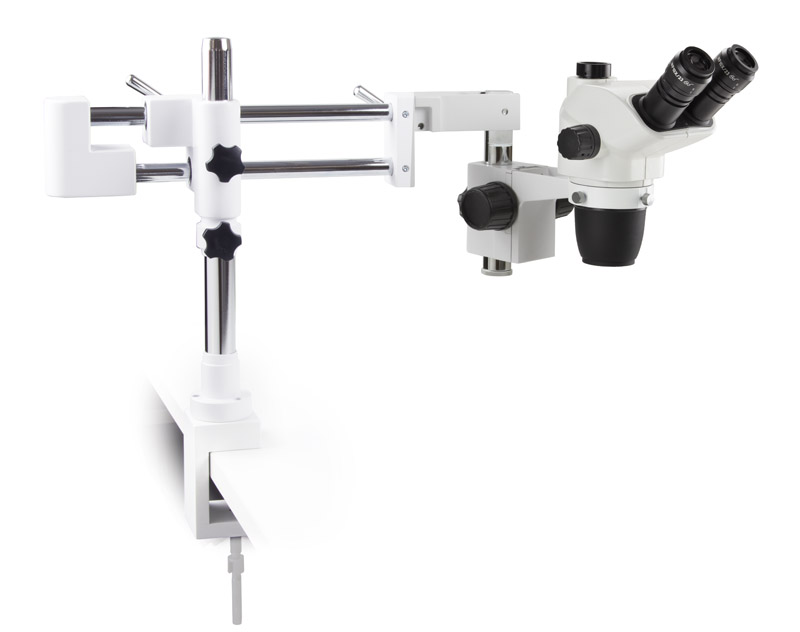

Dubbelarmig zwenkarmstatief op tafelklem (-BC) |

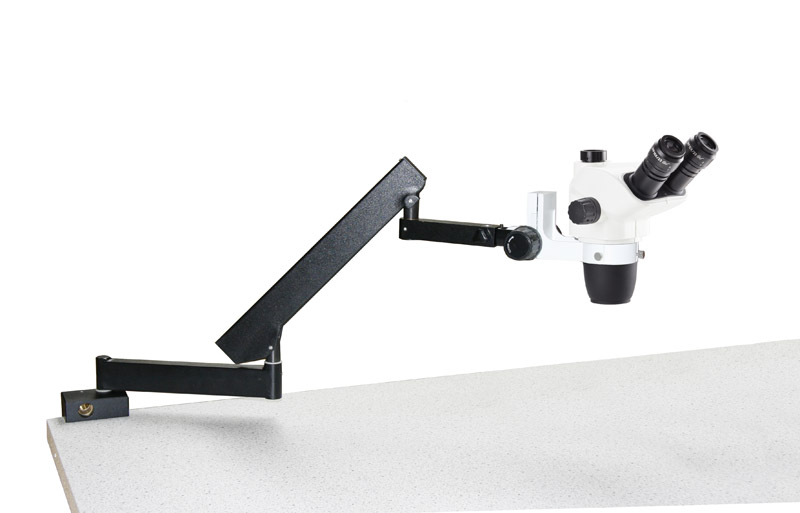

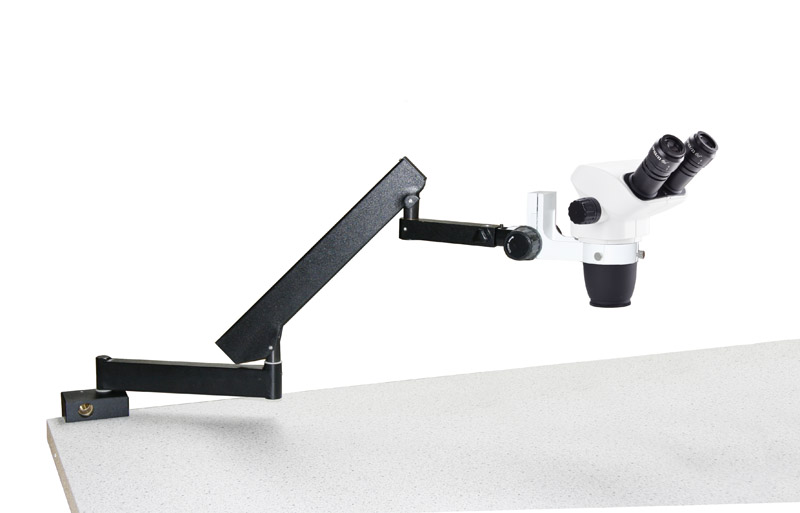

Instelbaar zwenkarmstatief op tafelklem (-A) |
Instelbaar zwenkarmstatief op zware grondplaat (-AP) |
Dubbele LED lichtarm (-PG) |
Spiegel LED (-M) |
Gewicht (kg) | |
| NZ.1702‑P | • | • | 5.0 |  |
|||||||||
| NZ.1702‑PG | • | • | • |  |
|||||||||
| NZ.1702‑M | • | • | • |  |
|||||||||
| NZ.1702‑S | • | • | 4.9 |  |
|||||||||
| NZ.1702‑U | • | • | 15.6 |  |
|||||||||
| NZ.1702‑B | • | • | 22.1 |  |
|||||||||
| NZ.1702‑BC | • | • |  |
||||||||||
| NZ.1702‑A | • | • | 8.6 |  |
|||||||||
| NZ.1702‑AP | • | • |  |
||||||||||
| NZ.1703‑P | • | • | 5.2 |  |
|||||||||
| NZ.1703‑PG | • | • | • |  |
|||||||||
| NZ.1703‑M | • | • | • |  |
|||||||||
| NZ.1703‑S | • | • | 5.1 |  |
|||||||||
| NZ.1703‑U | • | • | 15.7 |  |
|||||||||
| NZ.1703‑B | • | • | 22.2 |  |
|||||||||
| NZ.1703‑BC | • | • |  |
||||||||||
| NZ.1703‑A | • | • | 8.7 |  |
|||||||||
| NZ.1703‑AP | • | • |  |
$$$$$
OCULAIRS
De NexiusZoom is uitgerust met een paar HWF 10x/22 mm oculairs
De NexiusZoom EVO is uitgerust met een paar HWF 10x/23 mm oculairs
KOP
Binoculaire of trinoculaire koppen met 45° schuine tubus. Beide oculairs hebben ± 5 dioptrie instelling. Instelbare oogafstand tussen 54 mm en 75 mm. Trinoculaire kop is voorzien van een vaste 50:50 verdeling van het licht tussen de oculairs en fototubus. De NexiusZoom EVO is uitgerust met 'click-stops'
OBJECTIEF
• De NexiusZoom is uitgerust met een 1:6.7 Zoom objectief met 0,67x tot 4,5x vergrotingen. Beeldvelden van 33 mm tot 4,9 mm. Werkafstand 110 mm
• De NexiusZoom EVO is uitgerust met een 1:8,4 Zoom objectief met 0.65x tot 5.5x vergrotingen. Beeldvelden van 35,4 mm tot 4,2 mm. Werkafstand 110 mm
Voorzetlenzen 0,3x, 0,4x, 0,5x, 0,75x, 1,5x en 2,0x zijn beschikbaar. Alle lenzen zijn behandeld tegen schimmel en hebben een anti-reflectie coating voor een maximale lichtopbrengst
POLARISATIE
De NexiusZoom kan geleverd worden met een optionele 360° roterende ronde tafel met geïntegreerde polarisatiefilter en/of een optionele roterende analysatorfilter die onder het objectief bevestigd dient te worden
VERGROTINGEN
De werkafstanden en beeldvelden zijn op basis van standaard configuratie met HWF 10x / 22 groothoek oculairen van de NexiusZoom
|
Zoom |
Voorzetlens 0,3x |
Voorzetlens 0,4x |
Voorzetlens 0,5x |
Voorzetlens 0,75x |
Objectief 1x |
Voorzetlens 1,5x |
Voorzetlens 2x |
|||||||
|
Eind |
BV |
Eind |
BV |
Eind |
BV |
Eind |
BV |
Eind |
BV |
Eind |
BV |
Eind |
BV |
|
|
0,67 |
2 |
109,5 |
2,7 |
82,1 |
3,35 |
65,7 |
5,0 |
43,8 |
6,7 |
32,8 |
10,1 |
21,9 |
13,4 |
16,4 |
|
0,7 |
2,1 |
104,8 |
2,8 |
78,6 |
3,5 |
62,9 |
5,3 |
41,9 |
7,0 |
31,4 |
10,5 |
21,0 |
14,0 |
15,7 |
|
0,8 |
2,4 |
91,7 |
3,2 |
68,8 |
4,0 |
55,0 |
6,0 |
36,7 |
8,0 |
27,5 |
12,0 |
18,3 |
16,0 |
13,8 |
|
1,0 |
3 |
73,3 |
4 |
55,0 |
5,0 |
44,0 |
7,5 |
29,3 |
10,0 |
22,0 |
15,0 |
14,7 |
20,0 |
11,0 |
|
1,5 |
4,5 |
48,9 |
6 |
36,7 |
7,5 |
29,3 |
11,3 |
19,6 |
15,0 |
14,7 |
22,5 |
9,8 |
30,0 |
7,3 |
|
2,0 |
6 |
36,7 |
8 |
27,5 |
10,0 |
22,0 |
15,0 |
14,7 |
20,0 |
11,0 |
30,0 |
7,3 |
40,0 |
5,5 |
|
3,0 |
9 |
24,4 |
12 |
18,3 |
15,0 |
14,7 |
22,5 |
9,8 |
30,0 |
7,3 |
45,0 |
4,9 |
60,0 |
3,7 |
|
4,0 |
12 |
18,3 |
16 |
13,8 |
20,0 |
11,0 |
30,0 |
7,3 |
40,0 |
5,5 |
60,0 |
3,7 |
80,0 |
2,8 |
|
4,5 |
13,5 |
16,3 |
18 |
12,2 |
22,5 |
9,8 |
33,8 |
6,5 |
45,0 |
4,9 |
67,5 |
3,3 |
90,0 |
2,4 |
WA = Werkafstand
Eind vergr. = Eindvergroting
BV = Beeldveld
De werkafstanden en beeldvelden zijn op basis van standaard configuratie met HWF 10x / 23 groothoek oculairen van de NexiusZoom EVO
|
Zoom-indicatie |
Voorzetlens |
Voorzetlens |
Voorzetlens |
Voorzetlens |
Objectief 1x |
Voorzetlens |
Voorzetlens |
|||||||
|
Eind- |
BV |
Eind- |
BV |
Eind- |
BV |
Eind- |
BV |
Eind- |
BV |
Eind- |
BV |
Eind- |
BV |
|
|
0,65 |
1,95 |
117,9 |
2,6 |
88,5 |
3,25 |
70,8 |
4,9 |
47,2 |
6,5 |
35,4 |
9,8 |
23,6 |
13,0 |
17,7 |
|
1,0 |
3,0 |
76,7 |
4,0 |
57,5 |
5,0 |
46,0 |
7,5 |
30,7 |
10,0 |
23,0 |
15,0 |
15,3 |
20,0 |
11,5 |
|
1,5 |
4,5 |
51,1 |
6,0 |
38,3 |
7,5 |
30,7 |
11,3 |
20,4 |
15,0 |
15,3 |
22,5 |
10,2 |
30,0 |
7,7 |
|
2,0 |
6,0 |
38,3 |
8,0 |
28,8 |
10,0 |
23,0 |
15,0 |
15,3 |
20,0 |
11,5 |
30,0 |
7,7 |
40,0 |
5,8 |
|
2,5 |
7,5 |
30,7 |
10,0 |
23,0 |
12,5 |
18,4 |
18,8 |
12,3 |
25,0 |
9,2 |
37,5 |
6,1 |
50,0 |
4,6 |
|
3,0 |
9,0 |
25,6 |
12,0 |
19,2 |
15,0 |
15,3 |
22,5 |
10,2 |
30,0 |
7,7 |
45,0 |
5,1 |
60,0 |
3,8 |
|
3,5 |
10,5 |
21,9 |
14,0 |
16,4 |
17,5 |
13,1 |
26,3 |
8,8 |
35,0 |
6,6 |
52,5 |
4,4 |
70,0 |
3,3 |
|
4,0 |
12,0 |
19,2 |
16,0 |
14,4 |
20,0 |
11,5 |
30,0 |
7,7 |
40,0 |
5,8 |
60,0 |
3,8 |
80,0 |
2,,9 |
|
4,5 |
13,5 |
17,0 |
18,0 |
12,8 |
22,5 |
10,2 |
33,8 |
6,8 |
45,0 |
5,1 |
67,5 |
3,4 |
90,0 |
2,6 |
|
5,0 |
15,0 |
15,3 |
20,0 |
11,5 |
25,0 |
9,2 |
37,5 |
6,1 |
50,0 |
4,6 |
75,0 |
3,1 |
100,0 |
2,3 |
|
5,5 |
16,5 |
13,9 |
22,0 |
10,5 |
27,5 |
8,4 |
41,3 |
5,6 |
55,0 |
4,2 |
82,5 |
2,8 |
110,0 |
2,1 |
COMPATIBILITEITSTABEL VOORZETLENZEN
|
MODELLEN |
0.3x |
0.4x |
0.5x |
0.75x |
1.5x |
2x |
|
NZ.9000/9005 |
|
|
• |
• |
• |
• |
|
NexiusZoom-P, -M, -PG |
|
|
• |
• |
• |
• |
|
NexiusZoom-P-ESD |
|
|
• |
• |
• |
• |
|
NexiusZoom-S |
|
|
|
• |
• |
|
|
NexiusZoom-S-ESD |
|
|
|
• |
• |
|
|
NexiusZoom-A, -AP |
• |
• |
• |
• |
• |
• |
|
NexiusZoom-U, -B, -BC |
|
|
|
• |
• |
• |
|
NexiusZoom-U-ESD, -B-ESD |
|
|
|
• |
• |
• |
STATIEF
• Ergonomisch kolomstatief of tandheugelstatief met 3W opvallende- en 3W doorvallende LED-verlichting (-P- en -S-statief)

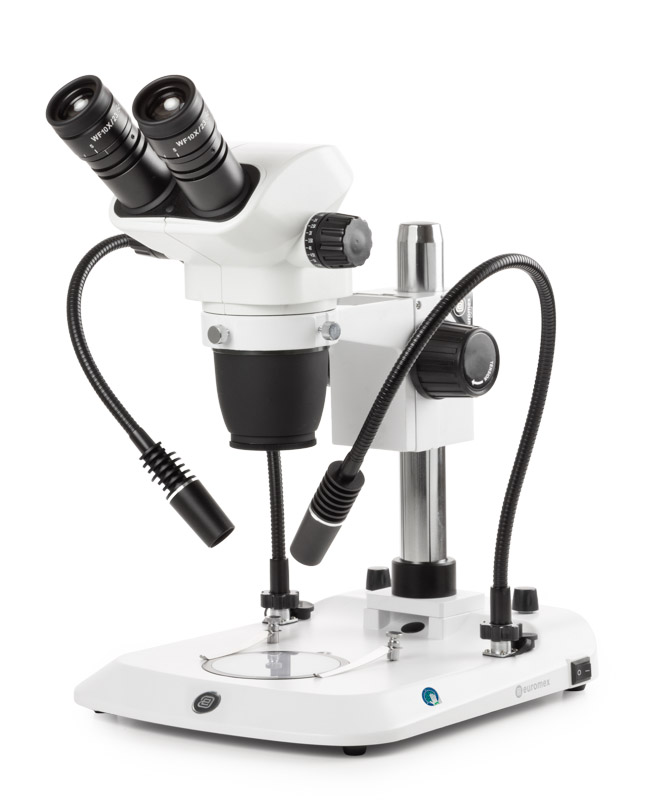

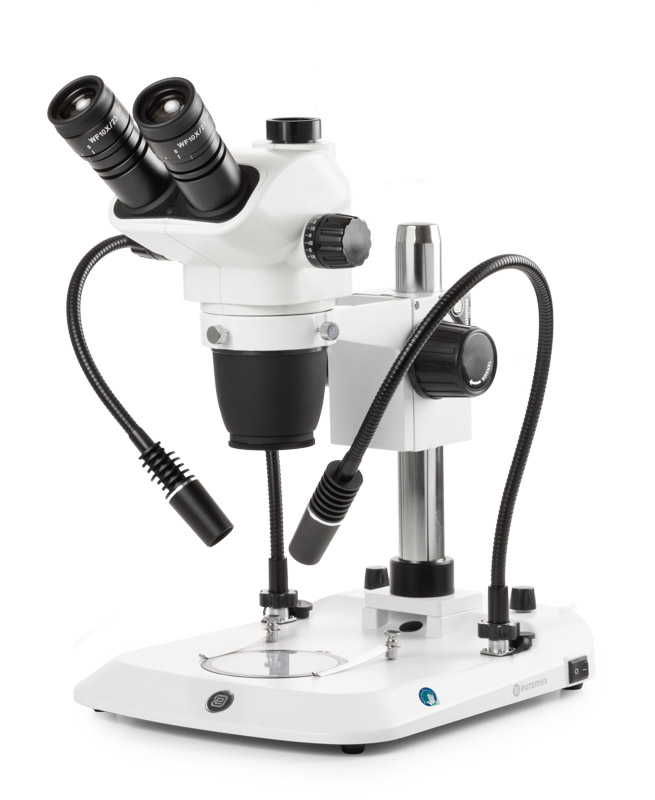

• Ergonomisch kolomstatief met twee 3W zwanenhals-type LED-verlichting voor opvallend licht aan beide zijden en een 3W LED-verlichting voor doorvallend licht (-PG statief)

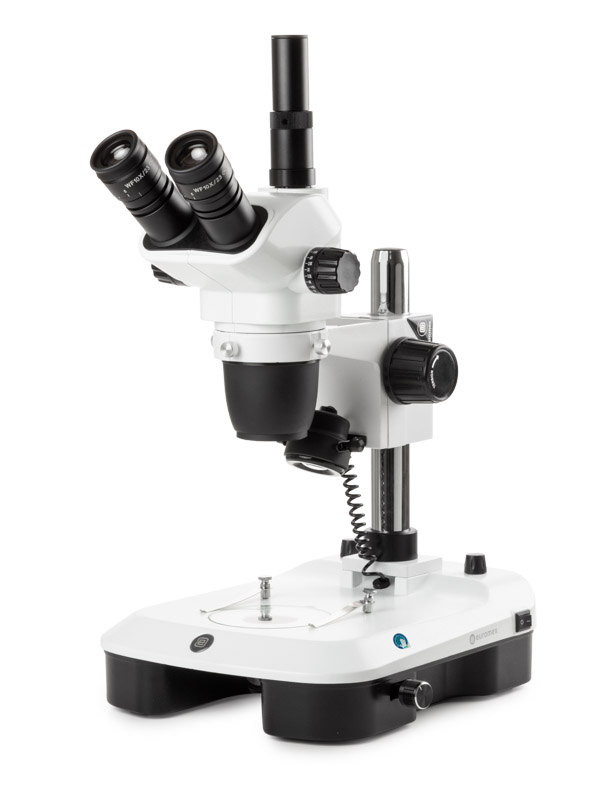

• Ergonomisch kolomstatief met roterende spiegel en 3W LED-verlichtingen voor doorvallend en opvallend licht (-M stand)
• Ergonomisch ontworpen eenarmig of dubbelarmig zwenkarmstatief zonder verlichting (-U-, -B- en BC-statief)
• Zwenkarmstatief met tafelklem of zware grondplaat zonder verlichting, beide zonder kophouder en zonder verlichting (-A- en -AP-statief)
Alle kolom- en tandheugelstatieven worden geleverd met twee objectklemmen. De statieven zijn van een metaallegering die voorzien is van een harde coating
NZ.9005 en NZ.9000
TAFEL180 x 155mm tafel met 76 x 55 mm X-Y kruistafel en transparente objectglas voor NexiusZoom. Wordt vast gemaakt op de voet van de microscoop. Alleen verkrijgbaar bij nieuwe microscopen (in verband met montage)
(Zie foto: NZ.9505)
VERLICHTING
3 W opvallende en doorvallende LED-verlichtingen met interne voeding 100-240 V. Beide verlichtingen kunnen gelijktijdig worden gebruikt en de lichtintensiteit zijn individueel regelbaar. De universele enkel- of dubbelarmige statieven en de zwenkarmstatieven kunnen uitgerust worden met ringverlichting LE.1974 of LE.1973, met resp. 72 of 144 power LEDs in segmenten. Ideaal voor het produceren of elimineren van schaduwen
VERPAKKING
Geleverd met stekker, stoefhoes, reserve zekering en handleiding. Alles verpakt in polystyreen verpakking.
%%%%%
