iScope Materialwissenschaft (Polarisation)
Produktinformation
Handleiding
Technische Spezifikationen
Zubehör
Informationen
Mikroskope für materialwissenschaftliche Anwendungen verfügen über spezielle Objektive und anderes Zubehör, wie z.B. Auflicht Beleuchtung, Polarisations und Kompensationsfilter. Dies ermöglicht eine präzise Beobachtung von Materialien wie Metallen, Kunststoffen, Mineralstoffen, Asbest, Glas, Holz und chemische Materialien. Euromex bietet vielfältige metallurgische Mikroskope, Mikroskope mit drehbarem Tubus und spannungsfreie Objektive für polarisierte Lichtbeobachtung, Mikroskope für Asbestidentifikation und inverse materialwissenschaftliche Mikroskope
iScope für Polarisation
Das iScope Mikroskop wird mit speziellem Zubehör geliefert, welches es in ein hochmodernes materialwissenschaftliches Mikroskop verwandeln, das für verschiedene Anwendungen geeignet ist. Es gibt drei Arten von materialwissenschaftlichen Mikroskopen; Metallurgie- und Polarisationsmikroskope und Mikroskope speziell für Asbestidentifikation
Symbole werden verwendet um die verschiedenen Funktionen eines Mikroskops anzugeben. Klicken Sie und erfahren Sie weitere Details über die Bedeutung der einzelnen Symbole
Wichtige Eigenschaften
- EWF-Okulare mit 10x / 20 mm und 10x / 22 mm
- Binokulare und trinokulare Modelle
- 4-fach drehbarer Objektivrevolver nach hinten geneigt
- Plan, spannungsfreie, infinity korrigierte Objektive
- Ø 160 mm drehbarer runder Objekttisch
- Diascopic 3W NeoLED ™ Köhler-Beleuchtung
- 50 W Epi-Beleuchtung
- iCare-Sensor zur Energieeinsparung
- KSS - Kabelspeichersystem
| MODELLE | Binokular | Trinokular | EWF 10x/20 mm | EWF 10x/22 mm | EWF 10x/20 mm mit Fadenkreuz | EWF 10x/22 mm mit Fadenkreuz | EWF 10x/20 mm mit Fadenkreuz und Mikrometereinsatz | EWF 10x/22 mm mit Fadenkreuz und Mikrometereinsatz | Plan PLPOLi 5x/10x/20x/S40x IOS Objektive (1) | PLPOLRi 5x/10x/20x/50x IOS objectives (1) | Ø160 mm Tisch, 360° drehbar | Kondensor mit 360° graduiertem Polarisator | Durchlicht-Beleuchtung Köhler LED | 50W 12V Halogen epi-Beleuchtung | iCare sensor | |
| IS.1052‑PLPOLi | • | • | • | • | • | • | • | • | • |  |
||||||

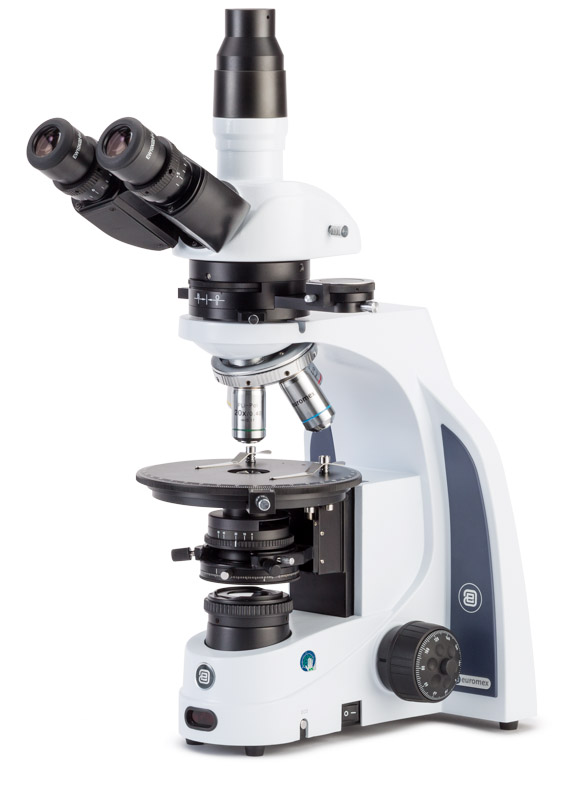

| IS.1053‑PLPOLi | • | • | • | • | • | • | • | • | • |  |
||||||

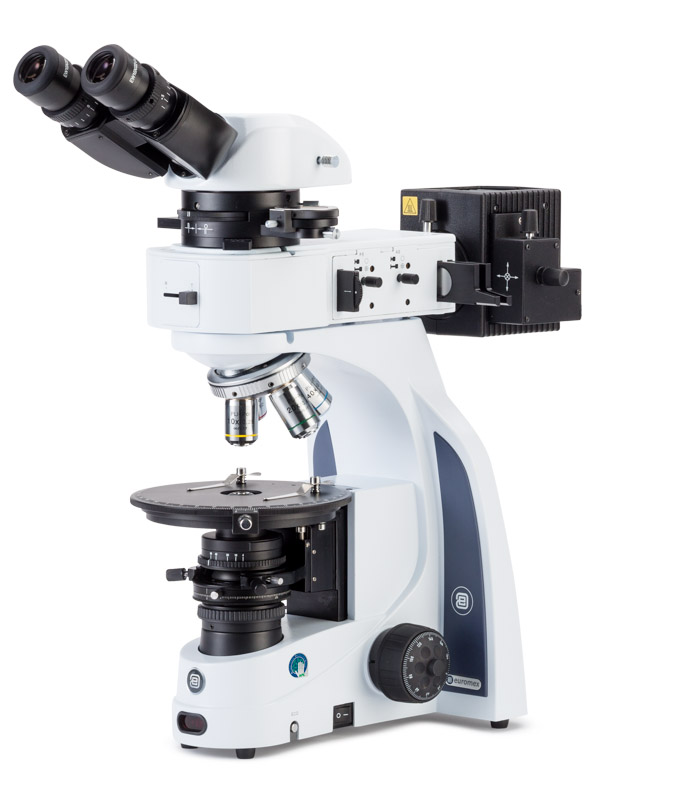

| IS.1052‑PLPOLRi | • | • | • | • | • | • | • | • | • | • |  |
|||||
| IS.1053‑PLPOLRi | • | • | • | • | • | • | • | • | • | • |  |
(1) Strain free
$$$$$
OKULARE
Die Polarisationsmodelle werden mit einem Paar Okulare mit EWF 10x / 20 mm oder 22 mm (Ø 30 mm), einem Okular mit Fadenkreuz, einem Okular mit Fadenkreuz und einem Mikrometer-Retikel geliefert
KOPF
• Binokulare und trinokulare Siedentopfköpfe mit 30 ° geneigten Tuben. Pupillenabstand von 48 bis 76 mm
• Zwei ± 5 Dioptrieneinstellungen
• Ein einzigartiges Rotationssystem ermöglicht die ergonomische Positionierung beider Tuben in einer hohen Position (431 mm) und in einer niedrigen Position (397 mm)
• Der Trinokularkopf verfügt über ein 23,2 mm Foto-Tubus Dies passt zu allen mit Euromex-Kameras gelieferten C-Mount-Adaptern
REVOLVER
Vierfach umgedrehter Objektivrevolver auf Kugellagern
OBJEKTIVE
|
Plan PLPOLi IOS1 |
5x/0,12 |
10x/0.25 |
20x/0,40 |
S40x/0,65 |
60x/0,85 3 |
S100x/1,25 3 |
|
Plan PLPOLRi IOS2 |
5x/0,12 |
10x/0,25 |
20x/0,40 |
50x/0,75 |
S100x/0,80 3 |
1) Plan PLPOLi spannungsfreie, infinity korrigierte Objektive für Polarisationsanwendungen. Objektive 5x ohne Deckglaskorrektur und 10/20 / S40 / S60 / S100x-Immersionöl mit 0,17 mm Deckglaskorrektur.
Für durchgeleitete Polarisationsmodelle
2)Plan PLPOLRi spannungsfreie, infinity korrigierte Objektive für Polarisationsanwendungen. Keine Deckglaskorrektur. Für Modelle mit reflektierter Beleuchtung
3) Optionale Objektive
Alle Optiken sind antipilzbehandelt und entspiegelt, um maximalen Lichtdurchsatz zu erzielen
OBJEKTTISCH
• 360 ° drehbarer Messtisch mit zwei Objektklemmen Ø 160 mm
• Optional ist ein X-Y-Kreuztisch (30 x 40 mm) erhältlich
KONDENSOR
In Höhe verstellbarer N.A. 1,25 Abbe-Kondensor mit Irisdiaphragma und Polarisator um 360 ° Drehbar
FOKUSANPASSUNG
• Koaxiale Grob- und Feintrieb Anpassungen, 200 Teilungen, 1 μm pro Teilung, 200 μm pro Umdrehung, insgesamt Abstand ca. 24 mm und wird mit einer verstellbaren Tischblockierung um Schäden an Probe und Objektiv zu vermeiden
• Grobtrieb Anpassungen sind mit Reibungskontrolle ausgestattet
DIASKOPISCHE BELEUCHTUNG
• Intensität einstellbar 3W Köhler NeoLED ™ Beleuchtung mit interner 100-240V-Stromversorgung
• Durch die größere Öffnung der NeoLED ™ können die optischen Systeme des iScope®-Mikroskops Bilder mit höheren Auflösungen erzeugen, die sehr nahe an der theoretischen Beugungsgrenze der Optik liegen. Weitere Vorteile für die Wahl der NeoLED ™ sind der geringe Energieverbrauch, keine Erwärmung und eine lange Lebensdauer
• Die Köhler-Membran sorgt für homogene Ausleuchtung und hohen Kontrast
• Polarisationsmodelle nur mit Durchlicht werden geliefert mit: 360 ° drehbarem Polarisationsfilter, Bertrandlinse (eingebaut), 1 first‐order red plate und 1/4 λ Verzögerungsplatte, ein Quarzkeil, 45 mm grüne und blaue Filter für Lampengehäuse
REFLEKTIERTE BELEUCHTUNG
(Nur für PLPOLRi-Modelle)
• Ausgestattet mit einer 50W 12V-Halogenlampenbeleuchtung und einer externen Netzteil von 100 bis 240V
• Mit drehbarem 360 ° -Polarisationsfilter, Analysator, Bertrand-Linse (eingebaut), 1 λ-Platte, 1/4 λ-Verzögerungsplatte, ein Quarzkeil, Schieber mit grün / blauem und weißem / neutralem Dichtefilter. 45 mm grüne und blaue Filter für Lampengehäuse
ICARE SENSOR
• Der einzigartige iCare Sensor wurde entwickelt, um unnötigen Energieverlust zu vermeiden
• Die Beleuchtung des Mikroskops schaltet sich nach einiger Zeit automatisch aus, sobald der Benutzer sich entfernt
KSS - KABELSPEICHERSYSTEM
Beim iScope® können Benutzer das Netzkabel einfach in die Rückseite des Gerätes stecken, was eine einfache Lagerung ermöglicht
TRAGEGRIFF
Der integrierte Tragegriff an der Rückseite des Mikroskops sorgt füf einen sicheren Transport des Mikroskops
VERPACKUNG
Geliefert mit Netzkabel, Spannungssteuerungswerkzeug, Staubschutzhülle, Ersatzsicherung und Bedienungsanleitung. Alles in Styroporboxen verpackt.
%%%%%
 |
IS.5700 Ergonomische kantelbare kop 5 tot 35°. Voor iScope oneindig gecorrigeerde optische systemen |
 |
IS.6210 EWF 10x/22 mm oculair, Ø 30 mm tubus |
 |
IS.6210-C EWF 10x/22 mm oculair met 10/100 micrometer en kruisdraad, Ø 30 mm tubus |
 |
IS.6210-P EWF 10x/22 mm oculair met 10/100 micrometer en kruisdraad, Ø 30 mm tubus |
 |
IS.6210-CM EWF 10x/22 mm oculair met 10/100 micrometer en kruisdraad, Ø 30 mm tubus |
 |
IS.6310 EWF 10x/20 mm oculair, Ø 30 mm tubus |
 |
IS.6212 WF 12,5x/15 mm oculair, Ø 30 mm tubus |
 |
IS.6215 WF 15x/16 mm oculair, Ø 30 mm tubus |
 |
IS.6220 WF 20x/12 mm oculair, Ø 30 mm tubus |
 |
IS.6299 Paar oogschelpen, Ø 30 mm tubus |
 |
IS.7202 Plan PLi 2x/0.05 IOS oneindig gecorrigeerd objectief, geen dekglascorrectie. Werkafstand 18,3mm |
 |
IS.7905-T Plan spanningsvrije PLPOLi 5x/0,12 IOS objectief voor iScope doorvallende polarisatie, geen dekglascorrectie. Werkafstand 15,5 mm |
 |
IS.7910-T Plan spanningsvrije PLPOLi 10x/0,25 IOS objectief voor iScope doorvallende polarisatie, geen dekglascorrectie. Werkafstand 10 mm |
 |
IS.7920-T Plan spanningsvrije PLPOLi 20x/0,40 IOS objectief voor iScope doorvallende polarisatie, 0,17 mm dekglascorrectie. Werkafstand 5,1 mm |
 |
IS.7940-T Plan spanningsvrije PLPOLi 40x/0,65 IOS objectief voor iScope doorvallende polarisatie, 0,17 mm dekglascorrectie. Werkafstand 0,54 mm |
 |
IS.7960-T Plan spanningsvrije PLPOLi 60x/0,85 IOS objectief voor iScope doorvallende polarisatie, 0,17 mm dekglascorrectie, werkafstand 0,14 mm |
 |
IS.7900-T Plan spanningsvrije PLPOLi 100x/1,25 olie-immersie IOS objectief voor iScope doorvallende polarisatie, 0,17 mm dekglascorrectie. Werkafstand 0,13 mm |
 |
IS.7905-R Plan spanningsvrije PLPOLi 5x/0,12 IOS objectief voor iScope opvallende polarisatie, geen dekglascorrectie. Werksfstand 15,5 mm |
 |
IS.7910-R Plan spanningsvrije PLPOLi 10x/0,25 IOS objectief voor iScope opvallende polarisatie, geen dekglascorrectie. Werkafstand 10 mm |
 |
IS.7920-R Plan spanningsvrije PLPOLi 20x/0,40 IOS objectief voor iScope opvallende polarisatie, geen dekglascorrectie. Werkafstand 5,8 mm |
|
IS.7950-R Plan spanningsvrije PLPOLi 50x/0,75 IOS objectief voor iScope opvallende polarisatie, geen dekglascorrectie. Werkafstand 0,92 mm |
|
IS.7900-R Plan spanningsvrije PLPOLi 100x/0,80 IOS objectief voor iScope opvallende polarisatie, geen dekglascorrectie. Werkafstand 2 mm |
 |
IS.9602-R Analysator voor opvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9604-R Quartz wedge in slede voor opvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9608-R 360° draaibare polarisator in slede voor opvallend verlichting van iScope modellen voor polarisatie |
 |
IS.9610-R 1/λ first red plaat 530 nm in slede voor opvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9612-R λ/4 vertragingsfilter in slede voor oprvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9604 Quartz wedge in slede voor doorvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9608 360° draaibare polarisator in slede voor doorvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9610 1/λ first red plaat 530 nm in slede voor doorvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9612 λ/4 vertragingsfilter in slede voor doorvallende verlichting van iScope modellen voor polarisatie |
 |
IS.9626 Polarisatiefilter voor bevestiging onder de kop van de iScope |
 |
IS.9700 Blauwfilter, mat, 45 mm voor lamphuis van iScope |
 |
IS.9702 Groenfilter, mat, 45 mm voor lamphuis van iScope |
 |
IS.9704 Geelfilter, mat, 45 mm voor lamphuis van iScope |
 |
IS.9706 Witfilter, mat, 45 mm voor lamphuis van iScope |
 |
IS.9800 Enkelvoudige fototubus met 1 23,2 mm tubus voor IS.5700 ergonomisch kantelbare kop van iScope® oneindig systemen |
 |
IS.9880 Köhler-module |
 |
SL.5500 Reserve NeoLED™ -lamp voor iScope |
 |
AE.3484 Glaszekering 2A 250 V, 10 stuks |
|
SL.3679 Reserve halogeenlamp 12 V 50 W |
 |
AE.5130 Universele SLR-adapter met ingebouwde 2x lens voor standaard Ø 23,2 mm tubus. Heeft T2-adapter nodig |
 |
AE.5025 T2-ring voor Nikon digitale SLR-camera |
 |
AE.5040 T2-ring voor Canon EOS digitale SLR-camera |
 |
PB.5155 Objectglaasjes 76 x 26 mm, wit glas, kanten geslepen. Per 50 stuks verpakt |
 |
PB.5165 Dekglaasjes 18 x 18 mm, dikte 0,13-0,17 mm. Per 100 stuks verpakt |
 |
PB.5168 Dekglaasjes 22 x 22 mm, dikte 0,13-0,17 mm. Per 100 stuks verpakt |
 |
PB.5255 Immersie-olie, brekingsindex n = 1,482. Flesje van 25 ml |
 |
PB.5274 Isopropyl alcohol 99%. Fles van 200 ml |
 |
PB.5245 Lenspapier. Per 100 vel verpakt |
 |
PB.5275 Schoonmaakset: schoonmaakmiddel, naadloos lenspapier, borstel, luchtblazer, wattenschijfjes |
 |
IS.7904-T Replaced by IS.7905-T |
 |
IS.9522 Optioneel 30 x 40 mm X-Y mechanische tafel voor iScope polarisatiemicroscopen |
|
IS.9602 Polarisator voor polarisatieopzet zonder opvallende verlichting |
|
IS.9742 110 en 240V ac voeding voor polarisatieopzet iScope |
 |
AE.3684 Glaszekering 500 mA 250 V, 10 stuks |
 |
IS.9993 NeoLED-reservemodule voor iScope |
